BIM应用情况

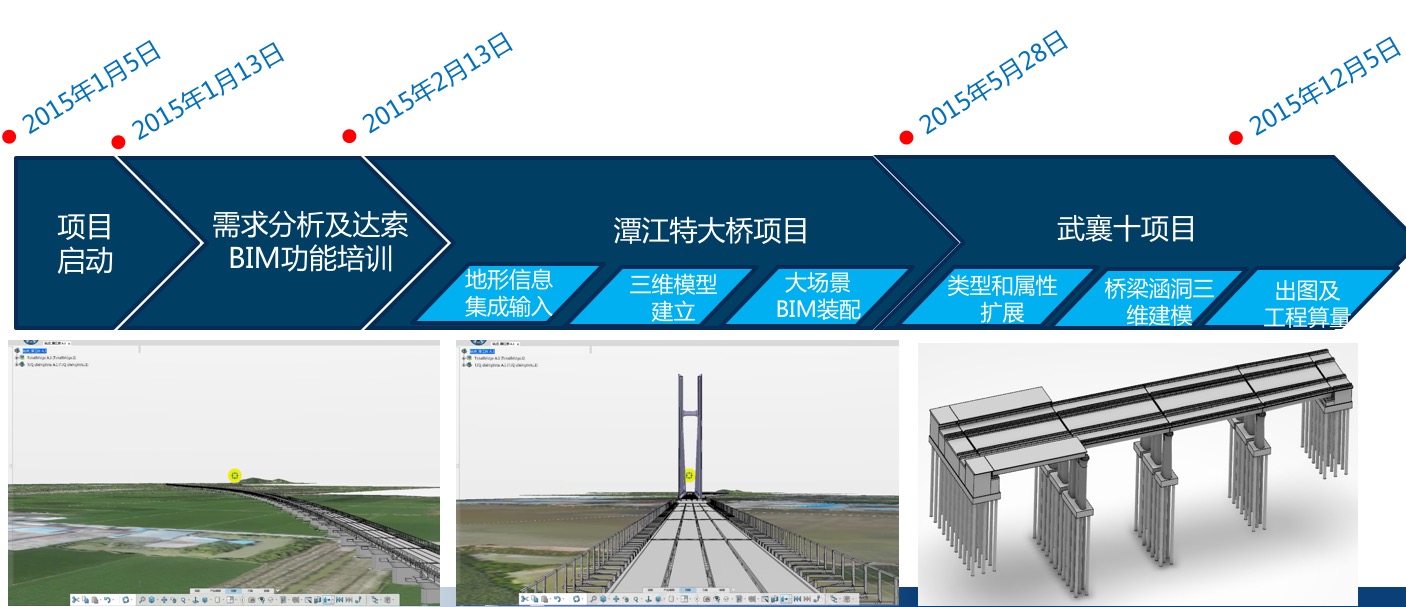

BIM应用情况-潭江特大桥项目

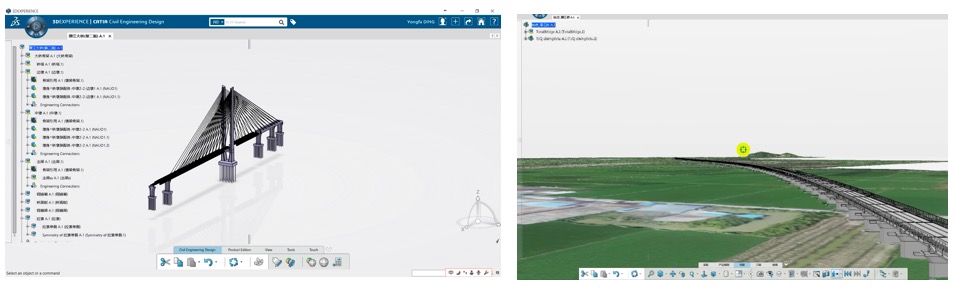

该项目是首次基于达索平台进行的BIM项目。项目整合了GIS数据，并进行了全参数化模板化三维全场景拼装，桥梁专业在钢桥三维建模、由外部数据驱动的简支梁桥自动三维建模、与其它专业提供的三维模型的集成等方面取得了一些成果。潭江特大桥主桥钢结构部分主要是基于Solidworks 进行BIM 设计，钢混部分在达索平台在CATIA中设计，然后由CATIA进行拼装。

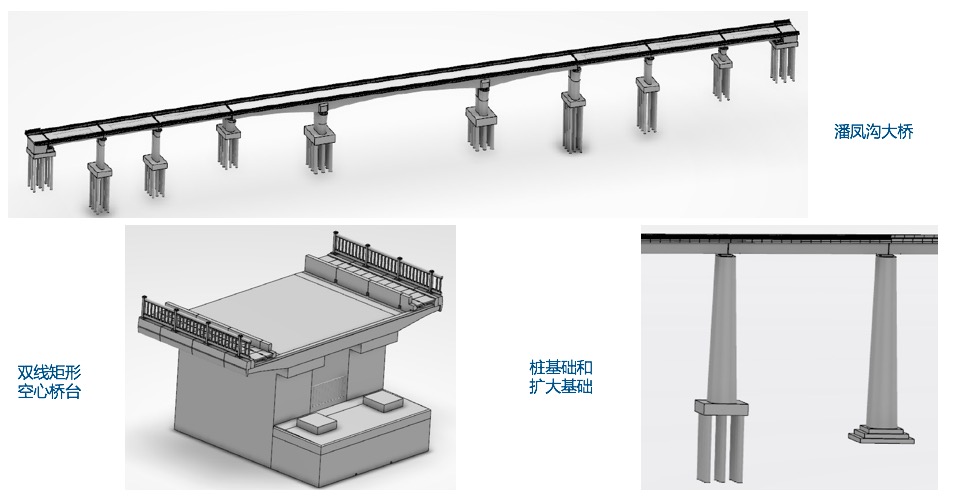

本项目选取DK418+300.00 至DK426+600.00（即武当山西站至王家庄隧道出口）进行试点，完成综合多个专业的完整BIM 设计，本项目含中间站1 个（武当山西站）、线路、路基、桥梁10 座（合计约3.5 公里）、隧道6 座（合计约2.5 公里），约合正线长度8.3 公里。

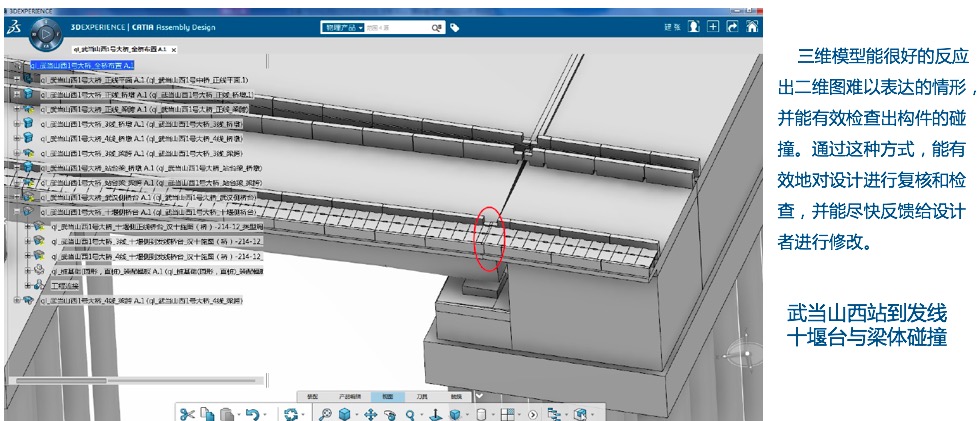

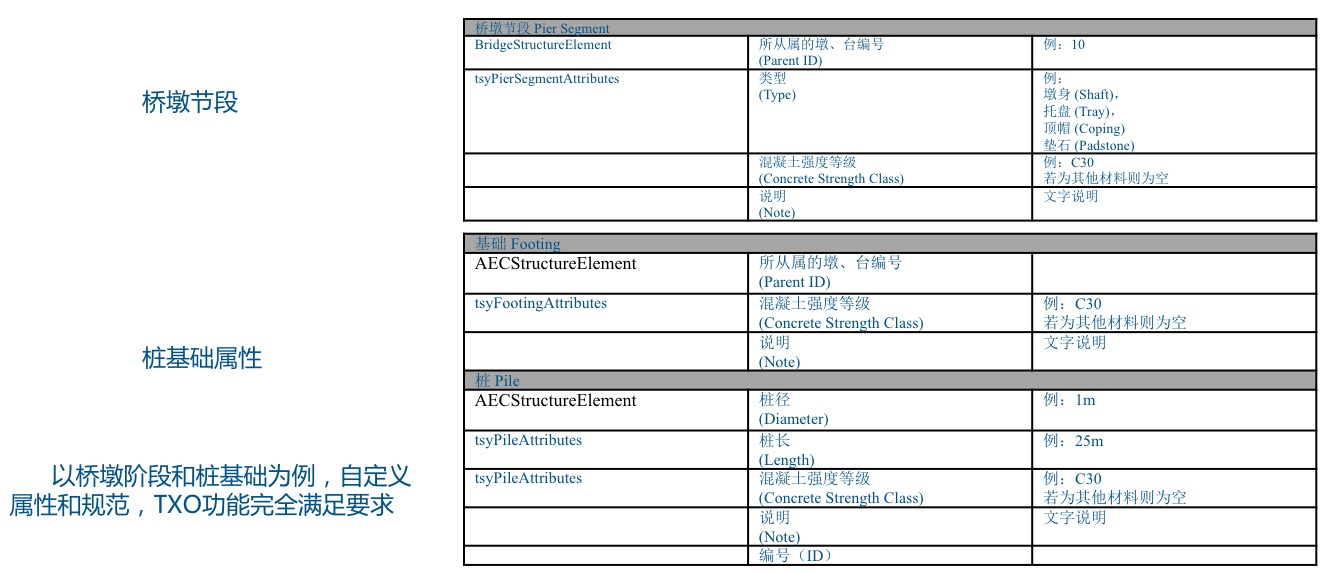

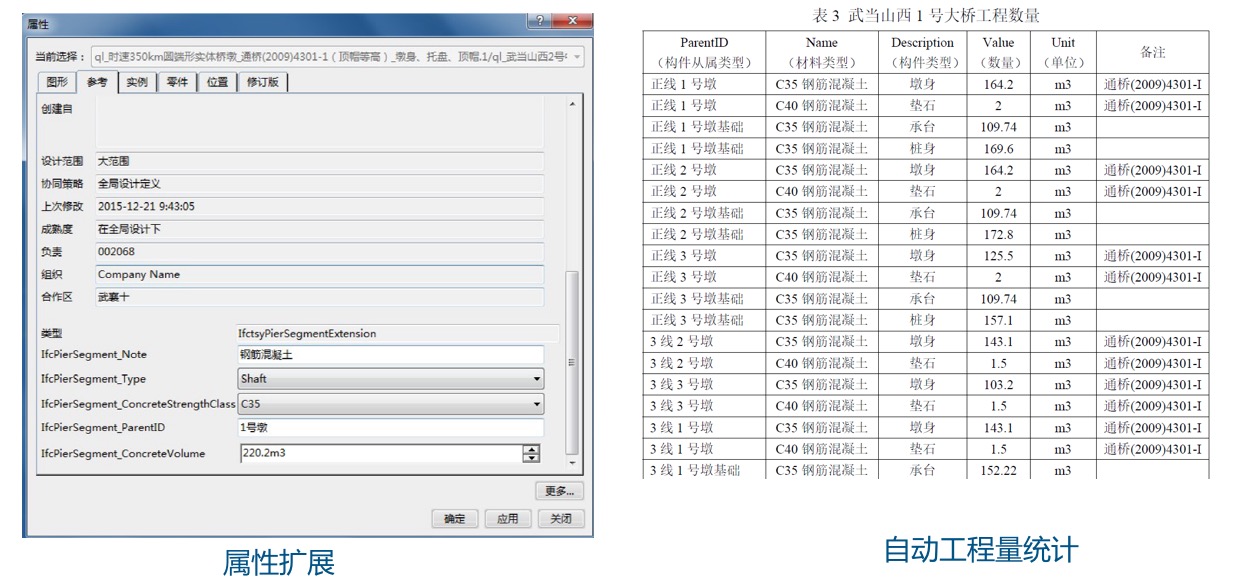

BIM技术总结

下一步工作

➤ 桥梁零件库相关标准制定
➤ 钢筋三维模型和相关标准制定
➤ 预应力索三维模型和相关标准制定
➤ 基于地表模型进行水文计算和孔跨布置
➤ 基于地质模型进行基础设计计算
➤ 基于线路三维坐标进行正向装配设计
➤ 施工模拟三维设计
➤ 三维模型信息扩充与表达
